Spezifikationen
| Nennsaugvermögen 50Hz | 1.028 × 10⁻³ |
| Nennsaugvermögen 60Hz | 1.250 × 10⁻³ |
| Enddruck | 0.200 |
| Nennleistung gesamt @50Hz | 550.00 |
| Nennleistung gesamt @60Hz | 450.00 |
| Geräuschpegel | 48.00 db(A) |

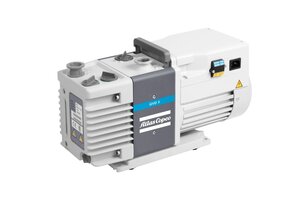

GVD 3 zweistufige Drehschieberpumpe, 0.45 kW (@50 Hz), 0.002 mbar(a), Luftkühlung
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| 8153310829 | |
| 8153310902 |
GVD
Die ölgedichteten Drehschieberpumpen der GVD-Serie bieten hervorragenden Endvakuumdruck, hohes Saugvermögen und überlegene Dampfabführungskapazitäten bei leiser Betriebsweise. Bekannt für ihren hohen Endvakuumdruck, schnelle Saugvermögen, leisen Betrieb und die Fähigkeit, Wasserdampf zu handhaben. Diese direkt angetriebenen Drehschieberpumpen sind von Natur aus kompakt und vibrationsfrei, und mit ihren berührungssicheren Lüfter- und Kupplungsgehäusen bieten sie hervorragenden Bedienerschutz.
Features and Benefits
- - Fortschrittliches Schmiersystem reduziert die Notwendigkeit, Öl nachzufüllen - Federbelastetes Verteilerventil bietet Öl- und Luftrückzugsschutz - Extrem leiser Betrieb und Minimierung störender Frequenzen - Einfacher Filterwechsel mit Anzeige des Ölfilterzustands - Zentrale Einlassöffnung ermöglicht die einfache Montage einer mechanischen Boosterpumpe - Flügel aus Hi-Tech-Polymer, großer Durchmesser, leicht zu reinigende Ölkanäle
General Product Information
| Länge | 0.430 |
| Höhe | 0.230 |
| Breite | 0.158 |
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Geräuschpegel | 48.00 db(A) |
| Netzfrequenz |
50 Hz
60 Hz |
| Gewicht | 25.00 |
| Netz Phase | 3-Ph |
| Kühlmethode | Luftkühlung |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Netzspannung | 3Ph 200-220,380-415/200-230,460V 50/60Hz |
Lubricants
| Standard Schmiermittel | ULTRAGRADE™ Performance 19 |
Performance Data
| Druck Vorvakuum max. | 1.213 × 10⁵ |
| Enddruck | 0.200 |
| Nenndrehzahl | 24.00 |
| Nennleistung gesamt | 450.00 |
| Nennleistung gesamt @50Hz | 550.00 |
| Nennleistung gesamt @60Hz | 450.00 |
| Nennsaugvermögen 50Hz | 1.028 × 10⁻³ |
| Nennsaugvermögen 60Hz | 1.250 × 10⁻³ |
Classification
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Mittlerer Vakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Ölgedichtete Pumpe |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpen zweistufig |
| Klassifikation Produkt Druckbereich | Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1000.00 |
| Einsatzhöhe Max | 1000.00 |
| Gaseintrittstemperatur Max | 500.00 |
| Maximale Ölmenge | 7.000 × 10⁻⁴ |
| Maximaler absoluter Gegendruck | 1.213 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 40.00 |
| Temperatur Umgebung im Betrieb Min | 12.00 |
| Temperatur Umgebung Lagerung Min | -30.00 |
| Temperatur Umgebung Lagerung Max | 70.00 |
