Specifications
| Nennsaugvermögen 50Hz | 0.066 |
| Nennsaugvermögen 60Hz | 0.079 |
| Enddruck | -40000.00 |
| Nennleistung gesamt @50Hz | 4000.00 |
| Nennleistung gesamt @60Hz | 4800.00 |
| Geräuschpegel | 73.40 db(A) 73.40 db(A) |

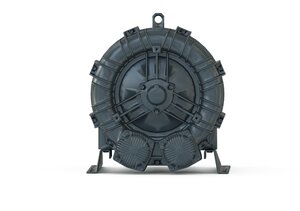

DBD 240-400
4.564,00 EUR
Variant
Explore the range of variants given below to compare the product
| Short Description | Part Number |
|---|---|
| 3002615453 | |
| 3002615454 |
Seitenkanalgebläse
Einführung der Atlas Copco DB Serie Seitenkanalgebläse - eine erprobte und zuverlässige Technologie für Grobvakuumniveau und niedrigen Druck, die sich für industrielle Anwendungen auf die effizienteste Weise eignet. Erhältlich in ein- und zweistufigen Varianten, benötigen die DB Serie Gebläse kein Öl für den Betrieb. Dies gewährleistet einen sauberen Betrieb, frei von Emissionen und ohne Verunreinigung des Prozesses. Sie sind robust, sauber, kompakt und leise konzipiert und eignen sich für raue industrielle Anwendungen mit hoher Effizienz. Die modulare Konstruktion der DB Seitenkanalgebläse sorgt für eine effiziente Leistung bei minimalem Energieverbrauch.
DBD
DBD - Doppelstufig und mit einem Laufrad
Ideal für Anwendungen, die einen begrenzten Durchflussbedarf mit Vakuumniveaus bis zu -450 mbar erfordern
General Product Information
| Länge | 0.452 |
| Höhe | 0.498 |
| Breite | 0.480 |
| Ansaugflansch / Einlass | 2" BSPP (G) Innengewinde |
| Geräuschpegel |
73.40
db(A)
73.40 db(A) |
| Netzfrequenz |
50 Hz
60 Hz |
| Gewicht | 56.50 |
| Netz Phase | 3-Ph |
| Kühlmethode | Luftkühlung |
| Auslassflansch / Auslass | 2" BSPP (G) Innengewinde |
| Netzspannung |
3Ph 230/400V 50Hz
3Ph 265/460V 60Hz |
Performance Data
| Druck Vorvakuum max. | 37500.00 |
| Enddruck | -40000.00 |
| Nennleistung gesamt | 4000.00 |
| Nennleistung gesamt @50Hz | 4000.00 |
| Nennleistung gesamt @60Hz | 4800.00 |
| Nenndrehzahl 50Hz | 48.50 |
| Nenndrehzahl 60Hz | 58.33 |
| Druckdifferenz Max @50Hz | 40000.00 |
| Druckdifferenz Max @60Hz | 30000.00 |
| Nennsaugvermögen 50Hz | 0.066 |
| Nennsaugvermögen 60Hz | 0.079 |
Classification
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Trockenlaufende Pumpe |
| Klassifikation Produkt Druckbereich |
Grobvakuum 1000 mbar - 1 mbar
über Atmosphärendruck - 1000 - 2000 mbar |
Variants
| Impellertyp | Einzelnes Laufrad |
| Stufen | Zweistufig |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1.050 × 10⁵ |
| Einsatzhöhe Max | 1000.00 |
| Gaseintrittstemperatur Max | 40.00 |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 40.00 |
| Temperatur Umgebung im Betrieb Min | -15.00 |
