Spezifikationen
| Nennsaugvermögen 50Hz | 2.500 × 10⁻⁴ |
| Nennsaugvermögen 60Hz | 3.056 × 10⁻⁴ |
| Enddruck | 0.300 |
| Nennleistung gesamt @50Hz | 90.00 |
| Nennleistung gesamt @60Hz | 90.00 |
| Geräuschpegel | 43.00 db(A) |

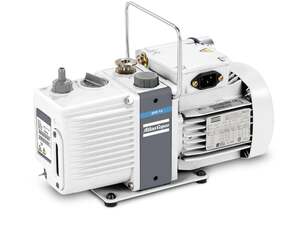

GVD 0.7 zweistufige Drehschieberpumpe, 0.09 kW (@50 Hz), 0.003 mbar(a), Luftkühlung
In Ihren Warenkorb gelegt
GVD
Die ölgedichteten Drehschieberpumpen der GVD-Serie bieten hervorragenden Endvakuumdruck, hohes Saugvermögen und überlegene Dampfabführungskapazitäten bei leiser Betriebsweise. Bekannt für ihren hohen Endvakuumdruck, schnelle Saugvermögen, leisen Betrieb und die Fähigkeit, Wasserdampf zu handhaben. Diese direkt angetriebenen Drehschieberpumpen sind von Natur aus kompakt und vibrationsfrei, und mit ihren berührungssicheren Lüfter- und Kupplungsgehäusen bieten sie hervorragenden Bedienerschutz.
Features and Benefits
- - Fortschrittliches Schmiersystem reduziert die Notwendigkeit, Öl nachzufüllen - Federbelastetes Verteilerventil bietet Öl- und Luftrückzugsschutz - Extrem leiser Betrieb und Minimierung störender Frequenzen - Einfacher Filterwechsel mit Anzeige des Ölfilterzustands - Zentrale Einlassöffnung ermöglicht die einfache Montage einer mechanischen Boosterpumpe - Flügel aus Hi-Tech-Polymer, großer Durchmesser, leicht zu reinigende Ölkanäle
General Product Information
| Länge | 0.324 |
| Höhe | 0.178 |
| Breite | 0.151 |
| Ansaugflansch / Einlass | DN 10 ISO-KF (NW10) |
| Geräuschpegel | 43.00 db(A) |
| Netzfrequenz |
50 Hz
60 Hz |
| Gewicht | 10.00 |
| Netz Phase | 1-Ph |
| Kühlmethode | Luftkühlung |
| Auslassflansch / Auslass | 11 mm Düse/Stutzen |
| Netzspannung | 1Ph 200-240/200-230V 50/60Hz |
Lubricants
| Standard Schmiermittel | ULTRAGRADE™ Performance 15 |
Performance Data
| Druck Vorvakuum max. | 1.213 × 10⁵ |
| Enddruck | 0.300 |
| Nenndrehzahl | 24.00 |
| Nennleistung gesamt | 90.00 |
| Nennleistung gesamt @50Hz | 90.00 |
| Nennleistung gesamt @60Hz | 90.00 |
| Nennsaugvermögen 50Hz | 2.500 × 10⁻⁴ |
| Nennsaugvermögen 60Hz | 3.056 × 10⁻⁴ |
Classification
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Mittlerer Vakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Ölgedichtete Pumpe |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpen zweistufig |
| Klassifikation Produkt Druckbereich | Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1000.00 |
| Einsatzhöhe Max | 1000.00 |
| Gaseintrittstemperatur Max | 200.00 |
| Maximale Ölmenge | 2.800 × 10⁻⁴ |
| Maximaler absoluter Gegendruck | 1.213 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 40.00 |
| Temperatur Umgebung im Betrieb Min | 12.00 |
| Temperatur Umgebung Lagerung Min | -30.00 |
| Temperatur Umgebung Lagerung Max | 70.00 |
- 6996022126_AIB_GVD_0.7_GVD_1.5_NL.pdf - Dutch - AIB Instruction Manual
- 6996023493-ACV-Spec-sheet-Catalouge-NL-Web.pdf - Dutch - Sales Leaflet
- GVD 0.7-1.5_datasheet_NL_6696102100.pdf - Dutch - Sales Leaflet
- GVD 175-275_datasheet_NL_6996103300.pdf - Dutch - Sales Leaflet
- GVD 40-275_sales_brochure_NL_6996103100.pdf - Dutch - Sales Leaflet
- GVD 40-80_datasheet_NL_6996103200.pdf - Dutch - Sales Leaflet
- GVD_0.7-28_sales_brochure_NL_6996102000.pdf - Dutch - Sales Leaflet
- 6996022120_AIB_GVD_0.7_GVD_1.5_EN.pdf - English - AIB Instruction Manual
- 6996022120_AIB_GVD_0.7_GVD_1.5_EN.pdf - English - AIB Instruction Manual
- 6996022800_ASL_GVD_0.7_1.5_EN.pdf - English - ASL Spares List
- 6996022800_ASL_GVD_0.7_1.5_EN.pdf - English - ASL Spares List
- Dimension drawing GVD0.7-1.5 (1Ph) - 9820720247-01.pdf - English - Dimensional Drawing
- Dimension_drawing_GVD175_275_IE3motor_9820720249-01.pdf - English - Dimensional Drawing
- Dimension_drawing_GVD40_80_IE3motor_9820720250-01.pdf - English - Dimensional Drawing
- 6996 0099 03_Vacuum Solutions Overview_new VI_Verti_LR.pdf - English - Resource Library Document
- 6996009903-ACV-Overview-brochure-Web.pdf - English - Sales Leaflet
- 6996023493-ACV-Spec-sheet-Catalouge-EN-Web.pdf - English - Sales Leaflet
- ACV-Systems + Solutions-Brochure-Web.pdf - English - Sales Leaflet
- Datasheet_GVD 175-275_1.pdf - English - Sales Leaflet
- Datasheet_GVD 40-80.pdf - English - Sales Leaflet
- Datasheet_GVD 0,7-1,5.pdf - English - Sales Leaflet
- GVD 0,7-28 brochure_fi.pdf - Finnish - Sales Leaflet
- GVD 40-275 brochure_fi.pdf - Finnish - Sales Leaflet
- 6996022124_AIB_GVD_0.7_GVD_1.5_FR.pdf - French - AIB Instruction Manual
- 6996022124_AIB_GVD_0.7_GVD_1.5_FR.pdf - French - AIB Instruction Manual
- 6996023493-ACV-Spec-sheet-Catalouge-FR-Web.pdf - French - Sales Leaflet
- GVD 0.7-28_sales_brochure_FR_LR_6996 2020 00.pdf - French - Sales Leaflet
- GVD 0,7-1,5_datasheet_FR_LR.pdf - French - Sales Leaflet
- GVD 175-275_datasheet_FR.pdf - French - Sales Leaflet
- GVD 40-275_sales_brochure_FR_LR.pdf - French - Sales Leaflet
- GVD 40-80_datasheet_FR.pdf - French - Sales Leaflet
- 6996022123_AIB_GVD_0.7_GVD_1.5_DE.pdf - German - AIB Instruction Manual
- 6996023493-ACV-Spec-sheet-Catalouge-DE-Web.pdf - German - Sales Leaflet
- GVD_0.7-28_brochure_DE_6996302000.pdf - German - Sales Leaflet
- GVD_0.7-28_sales_brochure_DE_6996302000.pdf - German - Sales Leaflet
- GVD 0.7-1.5_datasheet_DE_6996302100.pdf - German - Sales Leaflet
- GVD 175-275_datasheet_DE_6996303300.pdf - German - Sales Leaflet
- GVD 40-275_sales_brochure_DE_6996303100.pdf - German - Sales Leaflet
- GVD 40-80_datasheet_DE_6996303200.pdf - German - Sales Leaflet
- 6996022125_AIB_GVD_0.7_GVD_1.5_IT.pdf - Italian - AIB Instruction Manual
- 6996023493-ACV-Spec-sheet-Catalouge-IT-Web.pdf - Italian - Sales Leaflet
- GVD 0.7-28_sales_brochure_IT_6996702000.pdf - Italian - Sales Leaflet
- GVD 0,7-1,5_datasheet_IT_6996702100.pdf - Italian - Sales Leaflet
- GVD 175-275_datasheet_IT_6996703300.pdf - Italian - Sales Leaflet
- GVD 40-275_sales_brochure_IT_6996703100.pdf - Italian - Sales Leaflet
- GVD 40-80_datasheet_IT_6996703200.pdf - Italian - Sales Leaflet
- 6996022122_AIB_GVD_0.7_GVD_1.5_PO.pdf - Portuguese (European), Brazilian Portuguese - AIB Instruction Manual
- 6996022122_AIB_GVD_0.7_GVD_1.5_PO.pdf - Portuguese (European), Brazilian Portuguese - AIB Instruction Manual
- 6996022128_AIB_GVD_0.7_GVD_1.5_RU.pdf - Russian - AIB Instruction Manual
- 6996022127_AIB_GVD_0.7_GVD_1.5_ES.pdf - Spanish (European) - AIB Instruction Manual
- 6996022127_AIB_GVD_0.7_GVD_1.5_ES.pdf - Spanish (European) - AIB Instruction Manual
- 6996023493-ACV-Spec-sheet-Catalouge-ES-Web.pdf - Spanish (European) - Sales Leaflet
- GVD 0.7-28 Sales Leaflet ES 6996402000.pdf - Spanish (European) - Sales Leaflet
- GVD 0.7-1.5_datasheet_ES 6996402100.pdf - Spanish (European) - Sales Leaflet
- GVD 175-275_datasheet_ES_6996403300.pdf - Spanish (European) - Sales Leaflet
- GVD 40-80_datasheet_ES_6996403200.pdf - Spanish (European) - Sales Leaflet
- GVD 0.7-28_small_sales_brochure_SW.pdf - Swedish - Sales Leaflet
- GVD 0,7-1,5_datasheet_SV.pdf - Swedish - Sales Leaflet
- GVD 175-275_datasheet_SV.pdf - Swedish - Sales Leaflet
- GVD 40-275_sales_brochure_SW.pdf - Swedish - Sales Leaflet
- GVD 40-80_datasheet_SV.pdf - Swedish - Sales Leaflet
- 6996022121_AIB_GVD_0.7_GVD_1.5_ZF.pdf - Traditional Chinese - AIB Instruction Manual
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| GVD0,7-12 1PH 10A CABLE EU | 8092300469 | 40,00 EUR | |
| Pumpen-Anschlusskabelsatz ohne Stecker | 8092300493 | 48,00 EUR | |
| Emf3 Ölnebelfilter Nw10 | 8092300543 | 290,00 EUR | |
| GVD0.7-1.5 Öl-Rückführkit | 8092300592 | 160,00 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ölnebelfilterelement | 1625396845 | 113,00 EUR | |
| Reinigungs- und Überholungssatz GVD 0.7/1.5 | 2902043701 | 254,00 EUR | |
| Blade Kit GVD 0.7/1.5 | 2902043702 | 233,00 EUR | |
| Motor Kit GVD 0.7 1ph 200-240 | 2902043703 | 806,00 EUR | |
| Odour Elements 5-Pack GVD 0.7/1.5 | 2902043760 | 182,00 EUR | |
| Motor Kit GVD 0.7 1ph 110/115 | 2902043704 | 852,00 EUR | |
| Tigol 38 4 Litre | 3002614051 | 210,00 EUR | |
| Tigol 38 1 Litre | 3002614050 | 71,80 EUR | |
| Inlet Filter GVD 0.7-1.5 | 1625396856 | 46,60 EUR |
