Spezifikationen
| Nennsaugvermögen 50Hz | 0.021 |
| Nennsaugvermögen 60Hz | 0.021 |
| Enddruck | 50.00 |
| Nennleistung gesamt @50Hz | 2.200 × 10⁻³ |
| Nennleistung gesamt @60Hz | 2.200 × 10⁻³ |
| Geräuschpegel | 64.00 db(A) |

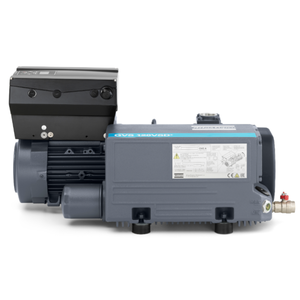

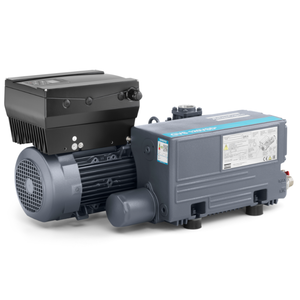

GVS 80 VSD+ einstufige Drehschieberpumpe, 1.8 kW (@50 Hz), 0.5 mbar(a), Luftkühlung
6.134,00 EUR
GVS 80 VSD+
Die GVS VSD+ Serie ist eine robuste und hoch angesehene Serie von Vakuumpumpen mit einem technologisch fortschrittlichen, marktführenden Design. Die GVS VSD+ arbeitet nach dem bewährten ölgedichteten Drehschieberprinzip, das seit vielen Jahren erfolgreich in allen allgemeinen Vakuumanwendungen der Industrie eingesetzt wird. Mit einem hocheffizienten Saugvermögen ist die GVS VSD+ Serie ideal für kritische Anwendungen in der Verpackung, Holzbearbeitung, Gummi-, Kunststoff-, Elektronik-, Papier- und Druckindustrie, Materialhandhabung und anderen anspruchsvollen Industrien.
Features and Benefits
- Die GVS 80-400 VSD⁺ ist eine Reihe kompakter, direkt angetriebener Drehschieber-Vakuumpumpen, die einstufig, ölgedichtet und luftgekühlt sind und über die integrierte VSD⁺-Umrichtertechnologie verfügen. Der auf der Pumpe befindliche VSD-Antrieb sorgt für eine Druck-Sollwertregelung. Steuerung und Überwachung sind mit der Atlas Copco VSD⁺-App möglich – verfügbar für Android- und iOS-Geräte. Mit einer Bluetooth-Verbindung bietet die App Ihnen Live-Visualisierungen der tatsächlichen Leistung der Pumpe.
General Product Information
| Länge | 0.750 |
| Höhe | 0.365 |
| Breite | 0.360 |
| Ansaugflansch / Einlass | 1 1/4" BSPP (G) Innengewinde |
| Geräuschpegel | 64.00 db(A) |
| Netzfrequenz |
50 Hz
60 Hz |
| Gewicht | 83.00 |
| Netz Phase | 3-Ph |
| Kühlmethode | Luftkühlung |
| Auslassflansch / Auslass | 1 1/4" BSPP (G) Innengewinde |
| Netzspannung | 3Ph 380-460V 50/60Hz |
Lubricants
| Standard Schmiermittel | AC Fluid Plus 100 |
Performance Data
| Druck Vorvakuum max. | 1.163 × 10⁵ |
| Enddruck | 50.00 |
| Nennleistung gesamt | 2.200 × 10⁻³ |
| Nennleistung gesamt @50Hz | 2.200 × 10⁻³ |
| Nennleistung gesamt @60Hz | 2.200 × 10⁻³ |
| Nennsaugvermögen 50Hz | 0.021 |
| Nennsaugvermögen 60Hz | 0.021 |
Classification
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Ölgedichtete Pumpe |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpen einstufig |
| Klassifikation Produkt Druckbereich | Grobvakuum 1000 mbar - 1 mbar |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1.013 × 10⁵ |
| Einsatzhöhe Max | 1000.00 |
| Gaseintrittstemperatur Max | 40.00 |
| Maximale Ölmenge | 2.500 × 10⁻³ |
| Kühlwassertemperatur max | 20.00 |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 40.00 |
| Temperatur Umgebung im Betrieb Min | 12.00 |
| Temperatur Umgebung Lagerung Min | -20.00 |
| Temperatur Umgebung Lagerung Max | 50.00 |
